目 录

　　1.总论…………………………………………………………………… 1
　　　　1.1概述………………………………………………………………1

　　2.电厂状况………………………………………………………………3
　　　　2.1厂址的地理位置、地形、地貌概况………………………… 3
　　　　2.2工程地质、地震烈度、水文地质………………………………4
　　　　2.3当地气象资料……………………………………………………4
　　　　2.4交通运输现状和发展趋势………………………………………5
　　　　2.5机组状况…………………………………………………………5
　　3.脱硫方案的选择……………………………………………………… 6
　　　　3.1 脱硫工艺简介……………………………………………………6
　　　　3.2 脱硫工艺选择条件………………………………………………6
　　　　3.3 脱硫工艺比较……………………………………………………7
　　　　3.4 喷射鼓泡脱硫介绍……………………………………………… 9
　　4.脱硫工程设想………………………………………………………… 11
　　　　4.1 系统及设备的配置………………………………………………11
　　　　4.2 主要工艺参数……………………………………………………14
　　　　4.3电气及自动控制………………………………………………… 15
　　　　4.4土建部分………………………………………………………… 18
　　　　4.5脱硫用水处理系统……………………………………………… 21
　　5.环境效益 社会效益…………………………………………………… 23
　　　　5.1 对周围环境影响的变化…………………………………………23
　　　　5.2其他污染物处理效果评估……………………………………… 24
　　　　5.3 工程实施后的社会效益…………………………………………25
　　6.消防、劳动安全和工艺卫生………………………………………… 25
　　　　6.1 防火………………………………………………………………25
　　　　6.2 劳动安全和工业卫生……………………………………………26
　　7.生产管理与人员编制……………………………………………………27
　　　　7.1 生产管理………………………………………………………… 27
　　　　7.2 人员编制………………………………………………………… 28
　　8.工程施工管理…………………………………………………………… 28
　　　　8.1 施工职责………………………………………………………… 28
　　　　8.2 分包……………………………………………………………… 29
　　　　8.3 施工管理………………………………………………………… 29
　　　　8.4 组织分工计划…………………………………………………… 30
　　　　8.5 项目实施进度计划……………………………………………… 30
　　9.投资估算………………………………………………………………… 33
　　10.项目实施后的效益分析…………………………………………………34
　　　　10.1 项目实施后的社会效益…………………………………………34
　　　　10.2 项目实施后的经济效益………………………………………… 34
　　11.结论及建议……………………………………………………………… 35
　　　　11.1结论……………………………………………………………… 35
　　　　11.2建议……………………………………………………………… 36
　　附图………………………………………………………………………… 37
　　　　1、总平面布置图………………………………………………………37
　　　　2、工艺流程图…………………………………………………………38

1.总论

　　1.1概述
　　1.1.1项目名称、企业单位名称、企业性质及法人
　　项目名称：1×10t/h+1×20t/h+2×35t/h锅炉脱硫改造项目
　　建设单位：河北**集团**有限公司
　　企业性质: 民营
　　建设单位法人代表：
　　1.1.2项目性质
　　项目性质：本项目为热电厂烟气净化技改工程（扩建环保项目）
　　1.1.3可行性研究报告编制的依据及执行标准
　　本项目建议书根据《火电厂大气污染物排放标准》中关于火电厂锅炉排放烟气中二氧化硫浓度要求为标准，结合厂区现有设施和场地等相关情况，按照河北省环保局对于锅炉烟气中二氧化硫排放的具体要求编写。
　　1）《中华人民共和国环境保护法》;
　　2）《建设项目环境保护管理条例》国务院令253号;
　　3）《开发建设活动环境管理人员行为规范》;
　　4）《开发建设项目水土保持方案管理办法》;
　　5）《建筑施工场界噪声限制》
　　6）《火力发电厂烟气脱硫设计规程》DL/T5196-2004
　　7）《火电厂烟气脱硫工程技术规范-烟气循环流化床法》HJ/T178-2005
　　8）《工业噪声控制设计标准》
　　9）《电力工业技术管理法规》
　　10）《火电厂烟气排放连续监测技术规范》HJ/T 75-2001
　　11）《火电厂大气污染物排放标准》GB13223-2003
　　12）《污水综合排放标准》GB 8978-1996
　　13）《工业企业厂界噪声标准》GB12348-90
　　14）《建筑抗震设计规范》GB50011-2001（2008年版）；
　　15）《电力建设施工及验收技术规范》
　　1.1.4可行性研究报告研究范围
　　本可行性研究报告研究范围如下：
　　1）项目建设必要性分析及项目提出的理由；
　　2）项目建设条件；
　　3）建设规模和建设方案；
　　4）环境保护；
　　5）项目实施进度计划；
　　6）资金筹措；
　　7）财务分析；
　　8）项目实施的效益分析；
　　9）结论与建议。
　　1.1.5承办企业概况
　　河北**集团有限公司始建于一九八九年，属私营企业，主要生产经营玻璃和炭黑系列产品。经过多年的艰苦创业，集团总资产8.5亿元，其中炭黑公司3.6亿元。获省市多项奖励，是沙河市的明星企业，现生产规模为年产14万吨。
　　1.1.6投资的必要性及提出的理由
　　厂区现有1台10t/h，1台20 t/h，1台35t/h锅炉（2运1备），计划再上1台35t/h锅炉，取代10t/h锅炉。现有锅炉二氧化硫排放浓度为650mg/Nm3，年产生二氧化硫约600吨，对厂区及附近空气环境造成了一定的影响，且二氧化硫650mg/Nm3的排放浓度也不符合《火电厂大气污染物排放标准》对于一类地区二氧化硫排放浓度小于400mg/Nm3的要求。
　　若扩建安装锅炉烟气脱硫系统，可将二氧化硫排放浓度下降到100 mg/Nm3以内，在满足环保要求的同时，可大大改善厂区及周边地区的空气质量。因此安装锅炉烟气脱硫系统是必要的。

2电厂现状

　　2.1厂址的地理位置、地形、地貌概况
　　河北**集团有限公司已在全国建立完善的销售网络，与山东成山轮胎厂、山东三角轮胎厂、牡丹江桦林集团公司、鞍轮集团公司、河北轮胎厂、沈阳橡胶三厂、山东轮胎集团公司等十几家企业保持稳定的销售关系，产品始终处于供不应求的销售水平，资金运行处于良性循环状态。因此炭黑装置始终处于稳定的运行生产，电力消耗也较稳定，而工业用电相对较高，为降低炭黑成本而降低电力成本是非常有效的。因而企业自发电是非常有效的措施。
　　河北**集团有限公司位于河北省**附近的**市，拟建装置位于**集团有限公司炭黑厂内东南部，场地原为麦地，地势平坦,交通运输极为方便。
　　2.2工程地质、地震烈度、水文地质
　　厂址四周地形平坦,厂区为一块新征土地,本场地归纳为四层土，第一层为素填土，主要以黄色.褐黄色粉土为主,大约1.60-2.60米厚, 第二层为细中砂，呈黄色，白色，主要由长石石英等矿物颗粒组成, 大约3.80-5.40米厚，第三层为粉土，呈黄色，湿，密实，土质均匀，局部见粘土团块，大约2.20-2.40米厚，第四层为细砂和粉土互层，细砂为黄色，稍湿，稍密，粉土为黄色，内含大量姜石，土质均匀，湿，密实，大约3.2米厚，除第一层土外均可作为天然地基使用，本场区地震基本烈度为7°。
　　50年一遇洪水位标高为61.2米，而装置区场地标高为62.7米，所以无需采取防洪措施。
　　2.3当地气象资料
　　年平均温度: 13.1℃
　　最高温度: 42.7℃
　　最低温度: -22.3℃
　　全年主导风向: 北风
　　最大风力: 11级
　　最大风速: 34m/s
　　冬季室外风速: 15 m/s
　　夏季室外风速: 10 m/s
　　年平均降雨量: 526.8mm
　　年最大降雨量:751.9mm
　　年最小降雨量:250.4mm
　　全年平均相对湿度: 66％
　　年水份蒸发量: 1858.90mm
　　年霜降日: 59.3天
　　采暖期天数: 98天
　　最大冻土深度: 0.54米
　　2.4交通运输现状和发展趋势
　　拟建装置旁边有京广铁路，附近有107国道，交通运输极为方便。

3脱硫方案的选择

　　3.1 脱硫工艺简介
　　目前，燃煤或燃油电站所采用的脱硫工艺多种多样。按脱硫工艺在生产中所处的部位不同可分为：燃烧前脱硫、燃烧中脱硫（炉内脱硫）和燃烧后脱硫及烟气脱硫。通常脱硫工艺主要分为：干法、半干法、湿法。这些脱硫工艺中，有的技术较为成熟，已经达到工业应用的水平，有的尚处于试验研究阶段。从目前来看，唯有湿法对不同大小锅炉最有适应，并且脱硫效果高，工艺成熟，操作简单，拟采用简易湿法对该项目进行改造，正好也符合原有脱硫装置工艺，更利于改造。
　　3.2 脱硫工艺选择条件
　　脱硫工艺方案选择的综合考量原则：
　　(1) 技术是否成熟可靠，实际脱硫效率是否能达到>90％，操作是否方便。
　　(2) 脱硫工艺对锅炉工况变化适应性。
　　(3) 脱硫处理后不产生二次污染，满足环保的严格要求。
　　(4) 所选择的脱硫装置其基建投资和运行费用的综合性考评是否经济可行。
　　(5) 所选择的脱硫技术是否会影响原有的或新建的生产锅炉的运行。
　　(6) 脱硫剂来源是否丰富。
　　3.3 脱硫工艺比较
　　根据我方工程经验，采用湿法脱硫工艺。
　　最常见的四种湿法脱硫吸收塔为：
　　液柱塔式：是日本三菱的专利技术，烟气从塔下部进入，与吸收液接触净化后，经除雾器排到塔外。吸收浆液由再循环泵从塔底部吸出，在压力的作用下通过由耐磨材料制成的特殊喷嘴向上喷射，形成复盖整个吸收塔断面的若干根液柱，类似喷泉，烟气此时与浆液进行一次接触洗涤；浆液在液柱顶部散开后自然下落的过程中相互碰撞而形成高密度微粒，气液再次接触洗涤由此完成双接触全过程。吸收了SO2的浆液落回塔底。但此工艺，吸收塔体积庞大，造价高，运行费用高，现已很少采用。
　　喷淋塔式：目前是国内运用最多的吸收塔。通常为逆式接触，烟气从塔下部进入，与吸收液接触净化后，经除雾器排到塔外。吸收浆液由再循环泵从塔底部吸出，在高压力的作用下通过由耐磨材料制成的特殊螺旋喷嘴（位置在塔中上部）向下喷射，在高压作用下，浆液被均匀分散开，形成一个个锥体，锥体相互叠加，形成复盖整一个吸收塔断面液膜，液滴往下落，整个塔中充满了雾状液滴，烟气从下往上流，与吸收剂逆向接触，由此完成双接触全过程。吸收了SO2的雾液落回塔底。此工艺关键部位是喷嘴，喷嘴雾化效果好坏直接影响脱硫效率，由于喷嘴都是国外进口，工程造价很高；高压的循环泵满足雾化所需的动力，运行费用较高。但此工艺塔的结构较液柱塔简单，脱硫效率高，运行稳定，是目前大型电厂脱硫的首选。
　　旋流塔式：烟气在入口处经文丘里器预处理后，从塔底沿切向进入旋流板塔，由于塔板叶片的导向作用而旋转上升，并在塔板上将逐板下流的浆液喷成几十微米的细雾滴，使气液间接触面积急剧增大。液滴被气流带动旋转，产生的离心力强化气液间的接触，最后甩到塔壁上，沿壁下流。由于塔内提供了良好的气液接触条件，气体中的SO2被碱性液体吸收（脱硫）的效果好。但雾化效果不及喷淋塔，所以脱硫效率一般超不过90％，而且有塔型较高，需另建副塔进行除雾，长期运行结垢问题比较严重。
　　喷射鼓泡式：锅炉尾部烟气预除尘后，烟气从塔中部进入，在入口处喷射雾化液滴，使烟气降温，同时颗粒长大，然后将分布后烟气，通入吸收塔内的石灰或石灰石浆液中，在液面上层形成一流态化反应区，在此区域内实现脱硫除尘。脱硫除尘后的烟气通过高效低阻惯性分离器除去水分和泡沫后由引风机、烟囱排出。反应塔下部通入空气形成氧化反应区，使脱硫反应产物CaCO3，氧化生成稳定的CaCO4。气流通过流态化反应区后，烟气中的粉尘颗粒也会发生凝并、沉降而最终除去。很明显，在液相里化学反应最活跃的，将烟气通入液相中，利于物质和能量交换，是高效脱硫和除尘的保证，但若是大型机组的吸收塔占地比较大。
　　我方拟采用喷射鼓泡式吸收塔，针对小型锅炉具有设备要求低、工艺简单、节能的优势。
　　3.4 喷射鼓泡脱硫介绍
　　1）技术背景
　　喷射鼓泡式脱硫技术又称湿式流态化脱硫，在国内，喷气鼓泡型工艺早在1994年重庆长寿化工总厂脱硫项目中得到应用。博奇公司采用的千代田CT-121鼓泡塔技术，对广东台山电厂1号机组（600MW）进行烟气改造，在2004年11月18日顺利运行。
　　南京**有限公司，拥有喷射鼓泡塔脱硫全套技术，并获得自主知识产权和专利（专利号：ZL00220054.8），在喷射鼓泡塔脱硫工程上有丰富的经验。我公司先后在河北吉藁化纤、山东昌乐盛世热电等项目成功加以运用，各项经济技术指标十分良好。
　　2）喷射鼓泡式脱硫原理
　　当烟气通从吸收塔中部位置进入，进口处有喉管，喷入雾化的浆液，使烟气降温，同时颗粒长大，然后烟气再经分布从上往下进入各个管，从管底的孔口高速喷射出，进入吸收塔内的石灰或石灰石浆液中，烟气从浆液里溢出，在浆液表层上部形成一段流态化反应区，在此区域内对烟气洗涤和吸收反应，实现脱硫除尘目的，净化后烟气，汇集到上升管，再通过高效低阻惯性分离器除去水分和泡沫后经换热器、引风机、烟囱排出。
　　喷射鼓泡式吸收塔下部是浆液槽，用罗茨风机鼓入空气形成氧化反应区，将CaSO3氧化成CaSO4。浆液槽中加有搅拌机，保持浆液成分均匀，防止浆液沉淀。由吸收塔浆液泵输送新鲜的石灰石或石灰浆液，保证浆液中有足够的吸收剂。取液泵的功能是从浆液槽中抽取一部分浆液送至澄清池，经过沉淀池处理后，部分清液回塔再利用。浆液循环泵将浆液槽下部浆液送到浆液槽上部，使浆液循环起来，让下部未反应的吸收剂充分反应，由于循环泵需要的扬程。
　　标准的喷射鼓泡式吸收塔的结构及工作原理如下图所示：

　　3）技术特点
　　脱硫、除尘、除沫和氧化在同一设备中进行，可减小设备高度尺寸，设备整体性好。烟气通过流态化反应区，增加了气液扰动，脱硫、除尘效率高。对燃用高硫煤的烟气脱硫效果也很好。同时，由于泡沫的比表面积大，对消烟很有帮助。
　　高效、低阻惯性除沫器能确保烟气含水率低，有利于烟气排放和扩散。
　　与传统湿法脱硫相比，省去了浆液的循环喷雾系统，浆液循环量小，而且扬程低，大大降低了运行过程中动力消耗。
　　适应多种吸收剂、甚至含有杂质的吸收剂，与喷淋塔相比具有更强的抗堵塞性能。
　　4）经济指标：
　　使用石灰浆液脱硫时，当钙硫比1.03时，脱硫率大于90％，增大钙硫比，可增大脱硫效率，最高可达95％以上。
　　除尘效率：大于80％，尤其对细小粉尘有非常好的效果。林格曼黑度<1级。
　　设备少，投资费用低。
　　耗电量小，运行费用低。

4脱硫工程设想

　　4.1 系统及设备的配置
　　本工程采用四炉二塔方式配置， 10t/h和20t/h两台锅炉共用一台吸收塔，2台35t/h锅炉用一台吸收塔，吸收剂供给系统、工艺水系统以及石膏脱水系统两套脱硫共用。业主购置250目石灰石粉经罐车输送泵输送至粉仓。
　　以工艺运行可靠、简易化和经济合理为原则，考虑节能降耗和系统维护方便，工艺系统设计如下：烟气系统、吸收塔系统、浆液制备及供给系统、工艺水系统以及石膏脱水系统等。
　　1）烟气系统
　　该项目中原引风机额定压力裕量较小，上脱硫系统须增加引风机，即从烟囱前引风机进口烟道前新建脱硫烟道引出烟气至新设置的引风机，新引风机考虑原锅炉和新增脱硫系统总压头。原引风机及出口烟道作为脱硫系统旁路使用，当脱硫系统出现故障时，系统可快速通过旁路挡板门切换至旁路排放，不影响锅炉系统正常运行。
　　2）吸收塔系统
　　原烟气在吸收塔入口段，有烟气冷却装置。因烟气温度较高，若没有效的烟气降温，不仅吸收塔内部防腐层及喷射管等部件会损坏，且烟气热量会使喷射式吸收塔内浆液中水分大量蒸发，严重时，会影响脱硫系统运行。
　　冷却装置布置在文丘里结构中，加强喷雾装置混合作用，利用工艺水对烟气进行降温增湿，控制入水量和喷射角度，防治粘壁结垢，有效保护吸收塔后续系统正常运作。
　　降温烟气从吸收塔中间位置进入吸收塔内部，吸收塔中部为一夹层：顶部密封，中间位上升管，底部是开有多个孔，连接各喷射管，其中还设有冲洗装置，清洗长期运行时原烟气带入灰积累形成的垢。烟气只能顺塔中的喷射管均匀分布的引导，向下流动喷射到吸收液中，与浆液混合，在吸收液里形成大量微小泡沫，气泡上浮时形成一段流化区，烟气在流化态区里被洗涤，除掉大量细小的粉尘；烟气与脱硫液中的碱性脱硫剂在流化区内充分接触中和反应，完成烟气的脱硫吸收过程。经脱硫后的烟气通过塔顶的高效、低阻的惯性除雾器，利用烟气中雾滴上升的惯性，分离烟气中水滴从而达到高效除雾效果，除雾效率可达99％以上；脱硫并除去水雾后的烟气可直接进入烟道并由烟囱排放。
　　吸收塔底部有曝气氧化系统，由罗茨风机鼓入空气，强制氧化浆液中的CaSO3成 CaSO4，管开口向下设有曝气罐，浆液固体含量很低，曝气罐搅动作用，完全可以防止浆液沉淀，使得浆液池里吸收剂分布均匀。运行中吸收塔需要连续补充新鲜浆液，并排出部分浆液，必须提供足量的吸收剂量。同时，还根据吸收塔液位，利用除雾器冲洗水做补充，最终维持塔内物料平衡。
　　3）吸收剂
　　吸收剂采用石灰石浆液。业主购买250目石灰石粉，加入工艺水搅拌后制成石灰石浆液，由石灰石浆液泵输送至吸收塔。
　　4）石膏脱水系统
　　使用石灰石浆液脱硫后废液处理是无法回收和简单处理后达标排放，首先必须确保脱硫后的废液在吸收塔内完全氧化，生成CaSO4，稳定的CaSO4盐在高温状态下不会分解。
　　从吸收塔排出的脱硫液先送到石膏浆液池中，为防止石膏沉淀，浆液池设置搅拌器。经石膏浆液泵输送至脱水机，脱除绝大部分水后，得到相对干燥的石膏。
　　5）工艺水系统
　　增设一套污水处理系统，对厂区50m3/h生活污水与工业废水进行处理，经处理后的工艺水可达到脱硫工艺水使用标准，供脱硫系统使用，在工艺水出口管道上装表计量总用水量。其可能的主要用户为：
　　吸收塔补充水、石灰石浆液制备用水、真空泵密封水，除雾器、脱水机、及所有浆液输送设备、输送管路、贮存箱的冲洗水；氧化风机和其他设备的冷却水及密封水。
　　4.2 主要工艺参数
　　4.2.1 设计参数

　　4.2.2 设备参数

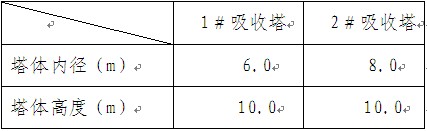

　　根据锅炉烟气的参数，设计的喷射式吸收塔参数如下：

　　材质：塔体为碳钢衬玻璃鳞片防腐结构，上升、下降管材质为FRP，上下隔板材质为FRP。
　　4.2.3 工艺水参数
　　工艺水箱体积需约为50m3，在烟囱后场地上新建水池。
　　系统补充水全部使用污水处理系统后排放的中水，在降低减少运营成本的同时更加保护周边环境。
　　4.2.4 工艺图纸
　　工艺图纸详见附图。
　　4.3电气及自动控制
　　4.3.1 电气
　　1） 用电设备

　　主要电气设备表

　　总装机容量为 1110.3kw。
　　2） 负荷等级及供电要求
　　根据相关电气设计标准，本工程负荷等级为三级。脱硫装置低压配电电压等级380V/220V。操作及照明电源为交流220V。
　　3） 电气传动及控制
　　一般低压电动机启动采用直接启动方式。
　　4.3.2 自动控制
　　为使脱硫控制系统达到与单元机组控制水平相适应，本工程脱硫系统拟采用自动控制系统（PLC）进行监视与控制。在脱硫控制室内能做到：
　　(1) 在机组正常运行工况下，对脱硫装置的运行参数和设备的运行状况进行有效的监视和控制，并能够锅炉运行工况自动维持SO2等污染物的排放总量及排放浓度在正常范围内，以满足环保要求。
　　(2) 机组出现异常或脱硫工艺系统出现非正常工况时，能按预定的顺序进行处理，使脱硫系统与相应的事故状态相适应。
　　(3) 在少量就地巡检人员的配合下，完成整套脱硫系统的启动与停止控制。脱硫系统的正常运行以CRT和键盘为监控手段。控制室不设常规的控制表盘，仅设少量的紧急操作开关或按钮。
　　(4) 具有必要连锁系统。
　　1） 主要测量参数和调节回路
　　控制系统的控制参数主要包括PH值、吸收塔浆池液位等参数的测量和控制。测量信号经变送器转换为4-20mA的标准信号后送至PLC；再经特定的控制算法运算后，输出4-20mA标准信号，控制相应的阀门开度等，从而实现被控参数的调节。系统具有1个主要调节回路和4个主要测量参数。
　　2） 主要调节回路
　　该回路通过调整吸收液补充量，实现对吸收塔浆液池的PH值控制，从而达到间接控制脱硫效率的目的。
　　3） 主要测量参数
　　吸收塔浆液池的PH值（出口管道取点测量）
　　吸收塔浆液池液位
　　工艺水池、石灰石浆液池、沉淀池液位（高低液位报警）
　　烟道温度、压力.
　　4） 自动化仪表
　　关键仪表进口外，其它采用国内产品。
　　4.4土建部分
　　4.4.1 土建部分概述
　　本部分内容是关于脱硫除尘岛内土建工程的工程范围和技术规范，包括以下几方面内容：
　　--技术要求
　　--工程范围
　　--工程界限
　　4.4.2 一般的技术要求
　　脱硫除尘岛土建工程的设计达到安全可靠、经济合理，主要满足以下方面的技术要求：
　　--保证系统正常安全运行，保证操作人员以及设备的安全。
　　--为操作检修人员提供安全可靠、舒适方便、易于操作的工作环境。
　　--满足运行及检修、拆卸、修理、更换所需的操作空间。
　　--满足检修荷载，起吊工具的使用要求：
　　--满足特殊环境条件下结构的安全。如：钢结构的高温工作环境、防腐、防火以及土建构筑物的防腐。
　　--采用符合国家质量标准的建筑材料。
　　--按照设计基准期50年标准，确定土建工程的设计等级。
　　--采用国家及电力行业颁布的有关规范、规程及技术标准。
　　4.4.3 工程范围
　　本工程土建工程的范围为脱硫系统相关的所有土建、构筑物、建筑物、设备基础、道路、电缆沟、排水沟等的初步设计，施工图设计。
　　4.4.4工作内容
　　脱硫除尘岛内的土建工程的设计，设计深度达到"建筑工程设计文件编制深度规定"以及火力发电厂设计深度的要求。
　　具体内容如下：
　　脱硫系统范围内的道路、地沟
　　脱硫系统范围内的电缆沟、电缆桥架。
　　1）建筑物
　　本工程建筑物的结构形式为钢筋砼框架结构，建筑立面风格与建筑色彩与主厂房及附近建筑物保持协调统一，建筑的防水、采暖、采光、通风、防火、防爆、防尘均按有关规范满足使用要求，建筑物基础根据荷载及地质情况拟采用钢筋混凝土独立基础，天然地基，浅埋。根据建筑物抗震规范GB50011-2001，地震设防烈度按7度考虑,抗震措施按8度考虑。
　　2）钢结构
　　本工程的钢结构包括：±0.00米以上的所有构筑物，即设备构架、操作平台、走道及扶梯。
　　钢构架梁、柱采用焊接H型钢及热轧型钢，平台板采用热浸镀锌钢格板。
　　平台、扶梯活荷载最小值为4 KN/M2。平台、扶梯、防扶栏杆按GB4053-93 标准执行，平台、扶梯、栏杆高度为1200mm，扶梯净宽度不小于800mm，走道净宽不小于1000 mm，栏杆柱和横杆采用ф33.5 钢管制造。净高大于2000 mm，扶梯角度不大于40°
　　钢结构油漆、防腐：所有钢结构均刷了二遍底漆，二遍面漆，油漆颜色由供方设计、业主确认。
　　钢结构防火：根据构件的耐火根限，采用厚型及薄型除火涂料、耐火极限要求大于2h以上用厚型防火涂料。耐火极限为1.5h以下用薄型防火涂料。
　　4.5脱硫用水处理系统
　　4.5.1脱硫用水水质
　　进水水质：
　　水量：100t/h
　　进水水质中含颗粒物，来水经调节池调节后，输送至沉淀池，在沉淀池前管道混合器加入絮凝剂，经絮凝沉淀池沉淀，颗粒物经排污泵输送至堆场，上层清水输送至清水池供脱硫岛工艺水系统。
　　4.5.2水处理工艺流程

　　图4.5.2 水处理工艺流程图

　　4.5.3水处理设备清单
　　水处理设备清单见表4.5.3

　　表4.5.3 水处理设备清单

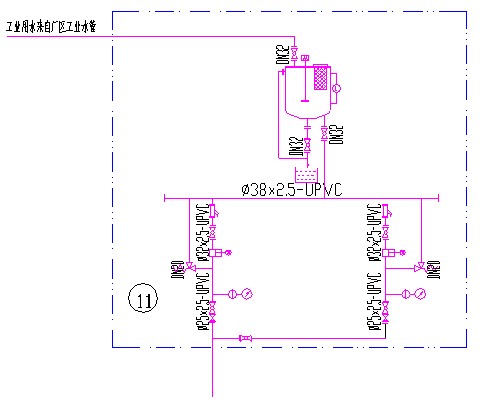

　　4.5.4 加药流程图
　　加药流程图见图4.5.4

　　图4.5.4 加药流程图

5 环境效益 社会效益

　　5.1 对周围环境影响的变化
　　5.1.1总量控制和环境保护标准
　　污染物排放总量控制是根据环境质量目标的要求，综合考虑区域环境容量、经济发展规模、污染治理技术、环境管理水平等因素，推算出达到环境质量目标所允许的污染物最大排放量，也是环保部门监督管理的依据。
　　《中华人民共和国大气污染防治法》第三十条规定："新建、扩建排放二氧化硫的火电厂和其他大中型企业，超过规定的污染物排放标准或者总量控制指标的，必须建设配套脱硫、除尘装置或采取其它控制二氧化硫排放、除尘的措施。"
　　本期脱硫改造工程对实现环保总量控制的目标具有重要意义。
　　5.1.2 对周围环境影响的改善
　　本期改造工程实施前后，全厂主要污染物对周围大气环境影响的变化情况见下表5.1-1：
　　5.1-1 主要大气污染物排放总量的变化

　　5.2其他污染物处理效果评估
　　其他污染物主要为脱硫装置产生少量灰渣和噪声等二次污染物。
　　（1）灰渣
　　整个FGD装置产生的灰渣来自含粉尘的烟气进入脱硫系统，在脱硫反应过程中，烟气中的粉尘被循环液捕捉下来，进入循环液中，经板框压滤机压滤出来的少量灰渣，这部分灰渣可与电厂渣浆系统脱水后的灰渣一起外销处理。
　　（2）噪声
　　本工程脱硫装置的噪声主要来自于烟气的增压风机、氧化风机、空气压缩机等。
　　对于上述噪声源设备，选型时尽量采用低噪声设备，例如空气压缩机采用全封闭的水冷螺杆式空气压缩机；采购时要求设备制造商提供的设备性能保证值要达到：距设备1米处的噪音<85dB 。
　　由于脱硫装置与电厂围墙之间相距较远，采取以上措施后完全可以达到工业企业厂界噪声标准的要求。
　　5.3 工程实施后的社会效益
　　1×10t/h+1×20t/h+2×35t/h锅炉脱硫改造项目实施后，全厂二氧化硫的大气污染物排放总量可以达到河北省环境保护厅提出的年排放总量控制目标。为降低对周边自然环境的影响，腾出环境容量为当地的建设发展和电厂的持续发展创造了有利的条件。

6 消防、劳动安全和工艺卫生

　　6.1 防火
　　脱硫系统区域防止意外火灾的发生，必须落实各项防火安全措施。
　　（1）消防给水系统
　　脱硫系统区域内设置消防给水系统。根据场地设施情况布置室外消防管道及室外消火栓，水源自电厂消防系统引接。
　　（2）总图布置与建筑的消防设计
　　装置内的设备管道和建筑物之间保持一定的防火间距；设备布置界区周边为通行马路，可作为消防车道。建筑物的耐火等级、安全疏散距离和室内消防灭火器的配置均按《建筑设计防火规范》的要求设计。
　　6.2 劳动安全和工业卫生
　　6.2.1 生产过程中主要职业危险，危害因素分析
　　脱硫系统生产过程中主要职业危害因素为吸收剂氨水储备、供给系统的泄露，我公司将作为安全的重中之重，确保生产场地的安全。另外一些转动设备（增压风机，氧化风机等）的噪声，对工人的健康有一定的危害。
　　6.2.2 职业安全卫生防护的措施
　　（1）防噪声：
　　脱硫系统的增压风机，氧化风机等转动设备会产生较大的噪声，为了减轻噪声对工人身体健康造成的影响，在设备订货时，要根据《工业企业噪声卫生标准》向厂家提出限制设备噪声的要求将设备噪声控制在允许的范围之内。任何噪声高于85dB（A）的设备，均需采取设备基础和进出口管道减振措施，或同时采用隔音材料、封闭空间进行隔音，将噪声控制在低于85dB（A）的水平。
　　脱硫控制室内的防噪声设计要求低于60dB（A）。
　　（2）防触电：
　　防电伤害：电器设备应采取必要的机械，电气联锁装置以防止误操作。
　　防触电及雷击：电气设备选用有五防设施的设备；严格执行电工持证上岗，配电室工作票制度；在高压电气设备的周围按规定设置栅栏或屏蔽装置。
　　生产装置中的厂房及室外设备根据不同情况设置防雷击的避雷针、避雷带，所有电气设备要有防止雷击设施并有接地设施。
　　（3）防机械伤害：
　　所有机械外露传动部件均应加装防护装置或采取其它防护措施。设备布置上要留有足够的检修场地。所有钢平台及楼梯踏板要采用花纹钢板或格栅板以防工作人员滑倒。在所有楼梯孔、设备吊装孔、操作平台等处周围设置防护栏和盖板，以防高处跌落。
　　（4）其他
　　安全标志：在与消防、安全有关的醒目位置，按GB13495《安全标志》要求，设置安全标志。
　　防烫伤：在生产装置中对温度较高的设备和管道，为避免人体烫伤，设备和管道按规定予以保温，使其表面温度不高于50℃。

7 生产管理与人员编制

　　7.1 生产管理
　　根据该脱硫系统在电厂发电机组中自动化程度高的特点，可根据电厂的自身情况，不需要成立庞大的运营机构，行政上由碳黑厂统一管理。
　　7.2 人员编制
　　根据脱硫系统的运行管理工作内容，结合本工程的具体情况，脱硫运行人员编制共计为6人，脱硫运行人员按四班三运转考虑。负责脱硫系统的运行操作及副产品的装袋工作；
　　管理人员负责脱硫生产组织与管理协调；维修部门负责脱硫系统及设备的日常维护；
　　脱硫的管理机构及定员最终根据电厂实际情况进行调整。

8 工程施工管理

　　8.1 施工职责
　　1）供货方必须全面执行和承担合同文件中规定的各项条款，负责合同项目的施工与维护。该合同规定配备所需的人员和机械设备，保证工程进度、工程质量以及施工现场的安全。按期完成合同项目工程，遵守工厂及有关法令、法律及各项规定。供货方授权的代表和他委派的工程施工现场负责人，代表供方处理日常工程现场施工、维护工作。在工程施工中，供货方应服从业主委派的监理工程师的指示，有责任与业主、土建单位、安装单位、监理单位、设计单位保持联系和合作，按时交换工程施工和设备技术数据及资料。
　　2）承包人在接到进场通知书（以通知书发出日期起）5天内，必须在工地附近选择驻地，在接到监理工程师的开工命令后，在规定时间内正式开工。
　　3）施工期间供应方必须有供货方授权的代表常驻工地，供货方不能因他或他的代表离开工地期间发生的一切事故或延误工程推卸责任。
　　4）如果供货方是一个联营体，则联营体的所有成员应按合同规定共同及个别地向业主负责，由联营体授权的主办人应向业主总负责及协调联营成员的责任。
　　8.2 分包
　　1）承包人若要将承包工程的某部分进行分包必须通知业主书。即使经业主批准同意供货方将他承包工程中的一部分分包给其他单位施工，承包人对合同仍然要承担一切责任。
　　2）在施工中，监理工程师认为其它分包工程的施工无能力或者不合格的，监理工程师可随时通知承包人取消分包合同，承包人必须执行，并自行处理和分包者之间的一切费用，业主对此概不负责。
　　8.3 施工管理
　　1）供货方在签订合同后应即着手施工准备工作，在接到进场通知10天内进驻施工现场。
　　2）正式开工前承包人必须进一步对设计图纸认真审阅，并进行现场核对，在充分了解设计要求和核对现场后，编制施工设计、施工进度计划、材料设备采购计划、工程用款计划。
　　3）为保证良好的工程质量、计划进度，供货方必须对每道工序进行认真的检查、测量和调试，填写好当日的施工日记和各种记录，以备工程随时检查。
　　4）在施工中供货方对其承包的工程范围内的安全负有全部责任，由于供货方管理不善或过失造成的一切安全、质量事故，其责任概由承包人自负，业主不承担任何责任和支付任何费用。工程施工期间严格遵守施工期环境保护的有关要求。
　　8.4 组织分工计划

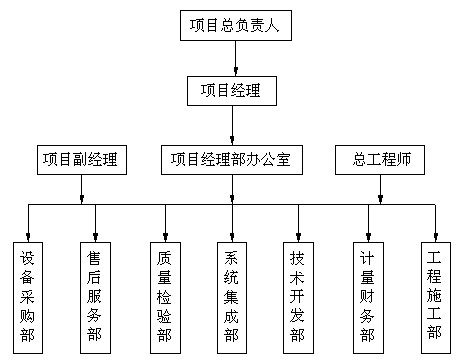

　　本工程项目设立的组织机构图

　　8.5 项目实施进度计划
　　本项目实施进度,计划自2009年04月至2009年11 月,时间为7个月,建设工期4个月,具体进度安排如下:
　　1、2009年04月至2009年05月,成立锅炉烟气脱硫扩建改扩建项目领导小组,完成项目建议书的编制及报批立项;
　　2、2009年05月至2009年06月,规划编制,完成可研报告；
　　3、2009年06月,项目招标
　　4、2009年07月,施工图设计及审查批准;
　　5,2009年07月至2009年11月,工程施工，设备安装、调试等。
　　整个进度见表8.5.1，具体控制点可根据该项目工程建设的统筹安排和要求进行调整。

　　表8.5.1 河北****锅炉烟气脱硫改造项目轮廓进度表

9 投资估算

10 项目实施后的效益分析

　　10.1 项目实施后的社会效益
　　绿色环保功能，可有效减少二氧化硫的排放，改善环境质量，减少酸雨等恶劣天气的发生。
　　本项目建成后，可提供6个左右的工作岗位，为社会就业事业发挥积极作用。
　　10.2 项目实施后的经济效益
　　1运行成本分析

　　2 经济效益分析
　　脱硫项目建成后,厂区可实现1台10t/h，1台20t/h, 2台35t/h 锅炉烟气同时脱硫,年二氧化硫减排合计收入100万左右,效益可观。

11 结论及建议

　　11.1结论
　　1）此锅炉烟气脱硫项目的建设，可有效减少厂区内二氧化硫气体的排放，有效改善厂区及周围空气环境；
　　2）因脱硫系统使用而产生的废水，噪声等可能对环境造成污染的情况，能够利用厂区现有设施和先进的技术减轻；
　　3）厂区内具有满足脱硫扩建工程的场地，脱硫设备布置合理，美观；
　　4）湿法脱硫工艺成熟，国内施工厂家技术力量雄厚，业绩显著，可有效保证系统投运后达到设计要求；
　　5）作为节能减排的重要工作之一，脱硫系统的运行，将大大减少厂区二氧化硫的排放量，二氧化硫减排费用可观，同时，脱硫副产物石膏也有着较高的工业利用价值。
　　11.2建议
　　根据项目可行性研究报告内容及结论，建议上级领导机关和投资单位尽快批准项目实施，并给予相应的政策支持和投资扶持，使项目早日发挥社会效益和经济效益。

附图

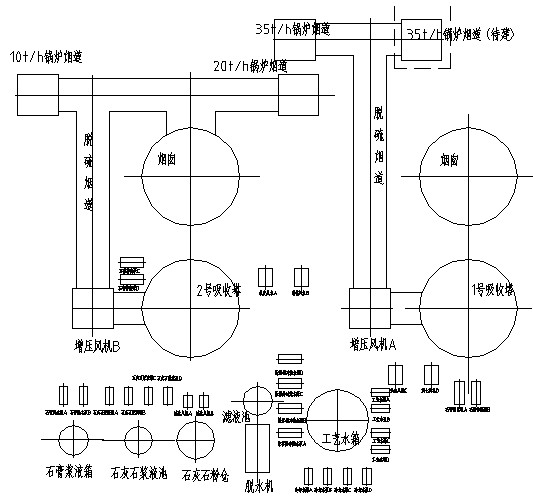

　　1、总平面布置图

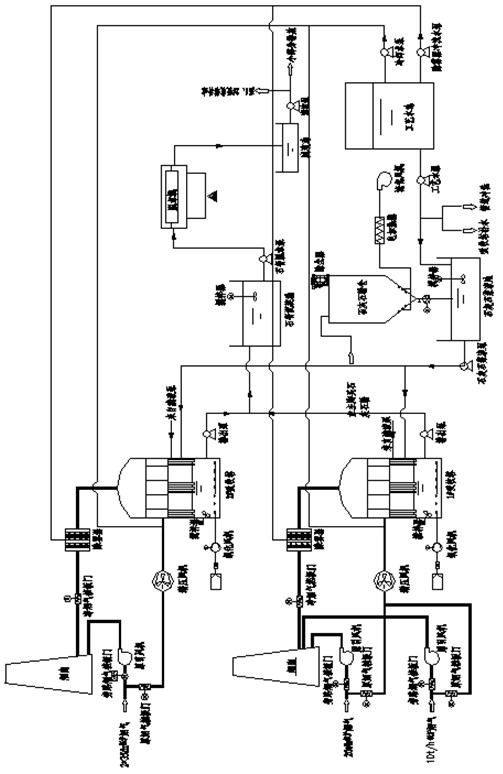

　　2、工艺流程图

如果需要定制报告内容，请您联系咨询师了解详情

北京华经纵横咨询有限公司专业编写下列类型的可行性研究报告、项目建议书、项目申请报告具体包括：

　　1. 用于报送国家发改委立项、核准或备案的可行性研究报告、项目建议书、项目申请报告 。

　　2. 用于银行贷款的可行性研究报告、项目建议书、资金申请报告。

　　3. 用于融资、对外招商合作的可行性研究报告。

　　4. 用于申请国家政策资金的可行性研究报告。

　　5. 用于IPO上市募投的可行性研究报告。

　　6. 用于园区评价定级的立项报告及可行性研究报告。

　　7. 用于企业工程建设指导的可行性研究报告。

　　8. 用于企业申请政府补贴的可行性研究报告

　　华经纵横拥有一支专业、经验丰富的项目投融资咨询团队。同时我们还具有丰富的项目可行性研究报告、项目建议书、项目申请报告、资金申请报告及商业计划书项目经验。
